سلسلة صيانة واصلاح محركات الديزل

العدد اليدوية

Hand Tools

تعتبر العدد اليدوية من أهم الأساسيات للعمل بالمحركات ، وهذا النوع

لا يعمل بمصدر كهربائي ، فعند صيانة المحرك لا بد من توفّر العدد

اللازمة للصيانة ، وبدون هذه العدد لا نتمكّن من صيانة المحرك ،لأن

أي خطأ في فك أو تركيب الأجزاء ، قديؤدي إلى تلفهاأو انهيار المحرك.

قواعد أساسية للتعامل مع العدد اليدوية Basic rules
- اشتري العدد اليدوية ذات الجودة العالية.

- حافظ علي العدد مرتبة لسهوله الاستخدام مرة اخري.

- حافظ علي نظافة العدد المستخدمه مع تنظيفها فور الانتهاء من

العمل.

- استخدم العدد الصحيحة وبشكل صحيح عند القيام بأعمال صيانةأو

إصلاح.
تخزين العدة Tools storage
الشكل يوضح خزانة العدة Tools cabinet والتي تحتوي علي عددكبير من

العدد اليدوية وهي شائعة الأستخدام ، والخزانة تحمي العدة في حالة

عدم استخدامها ، وهي تتكون من ادراج مختلفة الحجم حتي تتناسب مع

جميع أحجام العدد اليدوية

مفتاح فك ورباط البراغي والصواميل Bolts And Nuts Wrench
تستخدم المفاتيح لفك أو رباط البراغي والصواميل ، ومقاس المفتاح

يحدد بالمسافة عبر فكي المفتاح كما كما بالشكل ويساوي 14 مم في هذه

الحالة ، ويوجد مقاسات وأحجام للمفاتيح حسب قطر رأس البرغي

والمقاس محفورعلي جانبي المفتاح ، ويتوفر بالأسواق بالمتر والبوصة.

بعض القواعد لاستخدام المفاتيح:
1. اختار مقاس المفتاح الصحيح طبقاً لمقاس رأس البرغي أو الصامولة ،

استخدام المقاس الخطأ يؤدي لحدوث خدوش بجوانب رأس البرغي.

2. لا تستخدم المطرقة Hammer علي نهاية مفتاح الرباط ، استخدم

مفتاح
أطول لسهولة عملية الفك أو استخدام مفتاح مخصوص Slug wrench لإنه

مخصص لاستخدام المطرقة كما بالشكل

3. إذا انزلق مفتاح الربط ، فمن المرجح أن تؤذي يدك ، لتفادي

انزلاق المفتاح استخدم راحة يدك.

4. لا تستخدم ماسورة صلب لزيادة طول المفتاح لفك أو رباط البراغي

، فالقوة الزائدة من الممكن أن تؤدي الي انبعاج أوكسر المفتاح.
أنواع المفاتيح:
المفاتيح المفتوحة Open end wrenches
يوجد له طرفين وكل طرف من أطراف المفتاح مفتوح وبمقاسات مختلفة

علي سبيل المثال مفتاح 14 مم / 15 مم ، ويوجد زاوية بينهما

مقدارها 15 درجة فهذه الزاوية تسمح لمفتاح الربط بفك أو رباط

البراغي حتي مع وجود مساحة صغيرة للفمفتاح الرباط ويمكن قلب

مفتاح الرباط للحصول علي مسافة صغيرة ايضاً لإستكمال رباط البرغي.

فكي طرف المفتاح ضعيف ، لذلك لا تستخدم قوة مفرطة لرباط

الصامولة أو البرغي ، فسوف يتعرض فكي المفتاح إلي ثني خارجي

وخدوش.

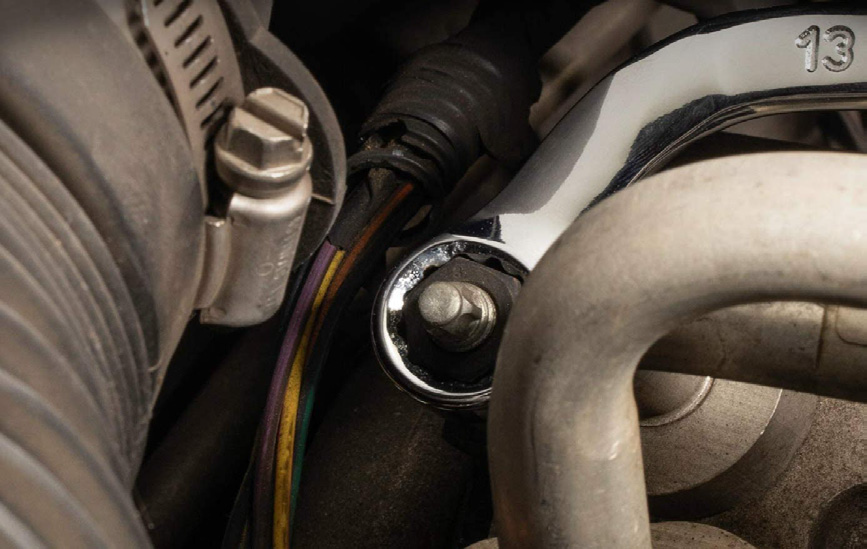

المفاتيح المغلقة Closed end wrenches

يوجد طرفين للمفتاح وكل طرف من أطراف المفتاح مغلق ، والمفتاح

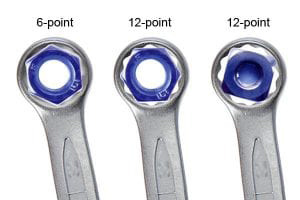

لا يدور بسهولة مثل المفتاح المفتوح ، ومتوفر بعدد 6 رؤس Point

أو 12 رأس كما بالشكل ، والستة رؤس هي أقوي أشكال المفتاح المغلق

،ويجب أن يستخدم في حالة

رأس البرغي مربوط بقوة Exteremly tight أو به صدأ Rusted

أو رأس البرغي مستدير جزئياً Partially round وليس مسدس.

المفاتيح المختلطة مفتوح ومغلق Opened and closed wrenches

يوجد طرف مغلق والطرف الآخر مفتوح ، وغالباً ما يكون طرفي المفتاح نفس المقاس

، ويوجد زاوية 15 درجة Angle shank بينهما كما بالشكل ، والمفتاح المختلط

يعمل كمفتاحين في نفس الوقت المفتاح المغلق والمفتاح المفتوح وهذه من المميزات

المهمة.

مفتاح المواسير Line wrench

المفتاح له طرف مفتوح ذو فتحة صغيرة كما بالشكل ، وتسمح بفك وصلات

خطوط الوقود ، أو خطوط الفرامل ، والمفتاح يمنع حدوث تلف للتجهيزات

الناعمة مثل مواسير النحاس.

مفتاح الصندوق Socket wrench

مفتاح الصندوق عبارة عن اسطوانة دائرية وله نهاية لفك أو رباط البراغي أو

الصواميل ، الشكل يوضح مجموعة مختلفة من مفاتيح الصندوق مع ملاحظة مفتاح

الصندوق الاستاندر Regular sockets ومفتاح الصندوق الطويل أوالعميق

Deep sockets ونهاية مفتاح الصندوق الآخري عبارة عن مربع مفتوح لتركيب يد

المفتاح Socket handle or Ratchet التي تستخدم لدوران البراغي أو

الصامولة ، ومقاس مفاتيح الصندوق عبارة عن مقاس الفتحة المربعة التي يركب

بها يد المفتاح Ratchet كما هو مبين بالشكل، ويوجد 4 مقاسات شائعة الأستخدام

ويوجد ايضاً 4 مقاسات لإرتكاز رأس البرغي أو الصامولة داخل نهاية مفتاح

الصندوق لرباط أو فك البرغي فمنها 4 نقاط Point socket للإرتكاز ، 8 نقاط

، 6 نقاط ، 12 نقطة.

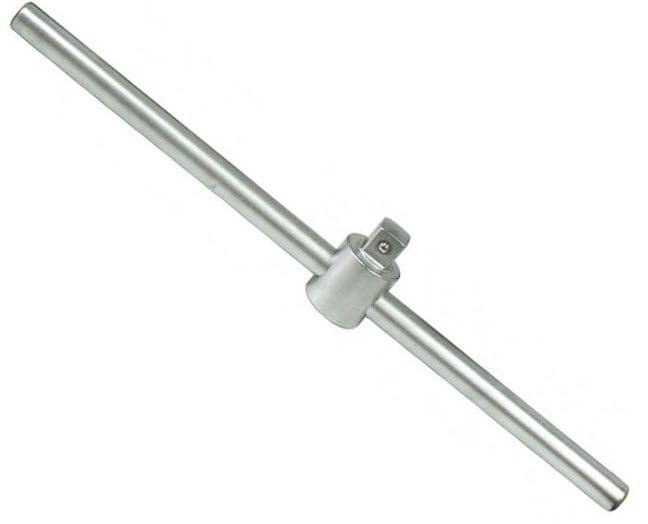

يد مفتاح الصندوق Socket handle
تركب بمربع نهاية مفتاح الصندوق ، والشكل يوضح كيفية استخدام يد مفتاح

الصندوق شائع الاستخدام Rachets

حيث يوجد رافعة صغيرة Reversing lever لتغير وضع يد الصندوق من الرباط الي

الفك والعكس ، وله مربع Square drive lug بمقاسات مختلفة ويوجد أنواع

مختلفة من يد مفتاح الصندوق كما هو مبين بالأشكال التالية
