أدوات القياس
Measurement Tools
تستخدم أدوات القياس في ورش صيانة وإصلاح المحركات بغرض إمكانية الوصول إلى التشخيص السليم لحالة أجزاء المحرك وأعطاله وبالتالي تحديد العمل المطلوب وما هي قطع الغيار المطلوب توفيرها لما لا يدع مجالاً للهدر المادي والمعنوي بالعميل ، وتعتبر أدوات القياس ذات أهمية بالغة ويجب الحفاظ عليها وعدم سقوطها أرضاً من قبل مستخدميها حيث لا يمكن إعادة معايرتها بنفس درجة دقة إنتاجها ، ومن أدوات القياس الشائعة الاستخدام بورش المحركات ما يالي:
أدوات القياس الخطية Linear Measurement Tools
المسطرة الحديدية (Steel ruler):
تعتبر المسطرة الحديدية العادية من أدوات قياس الأبعاد الأكثر شيوعا في الورش وفي المصانع ، وتُستعمل عادة في إجراء القياسات العادية للقطع المشغولة وفي نقل الأبعاد من الرسومات و التصاميم إلى خامات التشغيل و القطع المُصنعة ، تُصنع المساطر عادة من الصلب الذي لا يتأثر كثيرا بالتغيرات التي قد تحدث في محيط العمل من درجة الحرارة والرطوبة والاهتزازات وعادة ما تحتوي المسطرة الحديدية على تدريج بالبوصة من ناحية وبالمليمتر من ناحية أخرى ، يُنصح باستعمال وحدة المليمتر في قياساتنا وهذا تماشياً مع النظام الدولي للقياسات (SI) إلا إنه في بعض الحالات يمكن إجراء القياس على النظام الانجليزي حيث نستعمل وحدة البوصة ، ويمكن أن نذكر هنا أن 1 بوصة = 25.4 مم وعلى الفني والمهندس أن يتقن القياس على المسطرة الحديدية بالوحدتين و أن يعرف قانون التحويل كما يمكنه استعمال بعض الجداول الصناعية المتواجدة في الورش ، وتسمح المسطرة الحديدية بإجراء قياس أطوال المشغولات بدقة قياس تساوي 1 مم في حين يمكن إجراء القياس بدقة 0.5 مم على بعض المساطر.

متر الشريط الفولاذي (Tap meter) :

يستعمل بكثرة لقياس أطوال القطع المشغولة المختلفة وهو قابل للثني والإنحناء وموضوع في علبة صغيرة من الصاج او المواد الإصطناعية ، كما إنه خفيف وسهل الحمل ، مصنوع من معدن الفولاذ الغير قابل للصدأ ، ويوجد بأطوال مختلفة.

أدوات القياس الغير مباشرة Indirect measuring tools

الفرجار (Calipers):

يصنع من الصلب المتوسط الصلادة وله عدة أنواع مختلفة بحسب اختلاف شكل الساقين ومنها:

1. الفرجار الخارجي (Outside Calipers)

يستخدم الفرجار الخاجي لقياس ومراجعة الأقطار والأبعاد الخارجية للمشغولات المختلفة أثناء التشغيل ، ثم يتم القياس بواسطة المسطرة الحديدية (Steel ruler) أو الميكروميتر (Micrometer) أو القدمة ذات الورنية (Vernier Calipers).

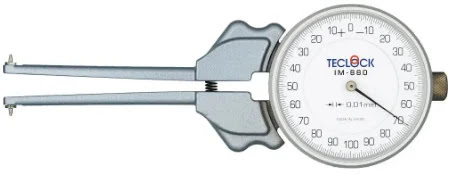

2. الفرجار الداخلي (Inside Calipers)

يستعمل الفرجار الداخلي للحصول علي القياسات الداخلية حيث يدخل الفرجار إلي المكان المراد قياسه ، ثم يتم بعد ذلك قراءة القياس بواسطة المسطرة كما بالشكل.

مقياس تلسكوبي (Telescopic gauge) :

مقياس تلسكوبي Telescopic gauge

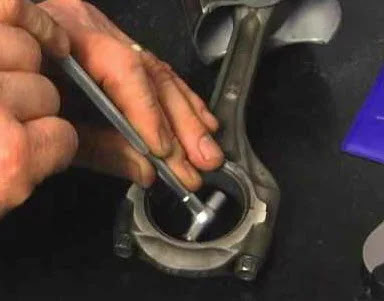

قياس قطر النهاية الكبري لعمود التوصيل

قياس قطر جلبة الأسطوانة

يُستخدم بكثرة في نقل أقطار الثقوب الداخلية ثم تحديد وقراءة القياس علي الميكروميتر (Micrometer) أو القدمة ذات الورنية (Vernier Calipers) ، وتتواجد في أطقم بأبعاد مختلفة.

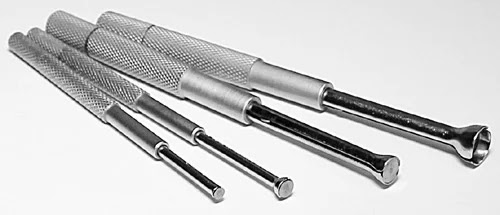

مقياس قياس قطر الثقوب (Small hole gauge) :

وتستخدم هذه المحددات للقياس السريع والدقيق للثقوب الصفيرة والتي لا يمكن قياسها بأجهزة القياس العادية ، ويتراوج المدي من 0.125 إلي 0.5 مم ، وتستخدم لنقل الأبعاد من الثقوب الضيقة وتحديد قيمتها بأستخدام الميكروميتر أو القدمة ذات الورنية.

مقياس قياس قطر الثقوب واستخدامه لقياس القطر الداخلي لدليل الصمام

أدوات القياس المباشرة

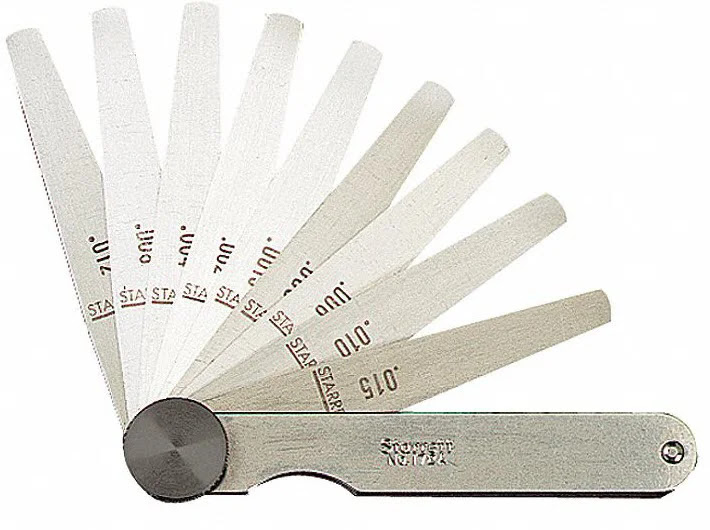

مجسات قياس فحص الخلوص ( Feeler Gauges ):

هي أدوات قياس ميكانيكية تُستخدم لتوفير قراءة دقيقة للفجوة الموجودة بين سطحين متوازيين ، وهي عبارة عن مجموعة وتتكون من سلسلة من رقائق دقيقة الأبعاد ورقيقة والتي يتم ربطها باستخدام عمود مشترك وصامولة.

مجس قياس فحص الخلوص واستخداماته لقياس الأجزاء المختلفة للمحرك

ساعات القياس (Dial Indicator):

ساعات القياس هي عبارة عن محددات قياس ذات قرص به تدريج أو مبين تُستعمل لتحديد قيم انحراف المقاس مثل انحراف عمود الكرنك ومقارنة قراءة أبعاد القطع المصنعة عن قراءة الأبعاد المنصوص عليها في المواصفات و التصاميم.

1. مكونات ساعة القياس: تتكون ساعة القياس من جسم (Case) يحتوي علي بلنجر (Plunger) الذي يتحرك حركة رأسية لتحديد قيمة الانحراف علي قرص التدريج (Graduation plate) ، وهذا القرص يتحرك يدوياً لوضع المؤشرات (Pointers) علي وضع الصفر قبل القيام بقياس قيمة الانحراف ، ويوجد قُرص علامة القياس (Scale mark plate) التي يقع على الدائرة الصفراء ، ويوجد نوعان من المؤشرات على قُرص علامة القياس المؤشر الطويل (Long pointer) وعادةً ما يُظهر انحرافًا بقيمة 1 مم لكل لفة كاملة وكل شَرطة تساوي 0,01 مم والمؤشر القصير (Short pointer) الذي يُظهر قيمة عدد اللفات الكاملة. سواء كانت 1مم (عدد 1 لفة) أو 2مم (عدد 2 لفة) وهكذا ، ويوجد عمود تثبيت ساعة القياس (Mounting stem) وماسك للإيقاف (Locking clamp).

2. كيفية قراءة مقياس الساعة :

قبل التعرف علي كيفية تسجيل قراءة مقياس الساعة (Dial Indicator) فمن المعلومات الفنية المهمة هي دقة (Accuracy) الجهاز ، والشكل يوضح دقة الجهاز التي تساوي 0.01 مم ، أي أن كل شَرطة علي قرص التدريج (Graduation plate) تساوي 0.01 مم ، وكل لفة واحدة من المؤشر الطويل (Long pointer) تساوي 1 مم ، ويُظهر المؤشر القصير (Short pointer) عدد اللفات الكاملة من 1 مم إلي 10 مم ، أما كسر 1 مم فيظهر علي قرص التدريج (Graduation plate) ، وأقصي مشوار للبلنجر يساوي 10 مم.
