تجميع أجزاء الشاحن التربيني RH133

خطوات اعادة تركيب الشاحن التربيني:

1) تركيب جلب عمود التربينة بالجسم الأوسط للشاحن التربيني  Main turbocharger body

تركيب عدد 2 جلبة عمود التربينة والتي تعتمد علي نوع الجلبة هل هي عائمة Full floating bearing

 أو نصف عائمة  Semi floating bearing

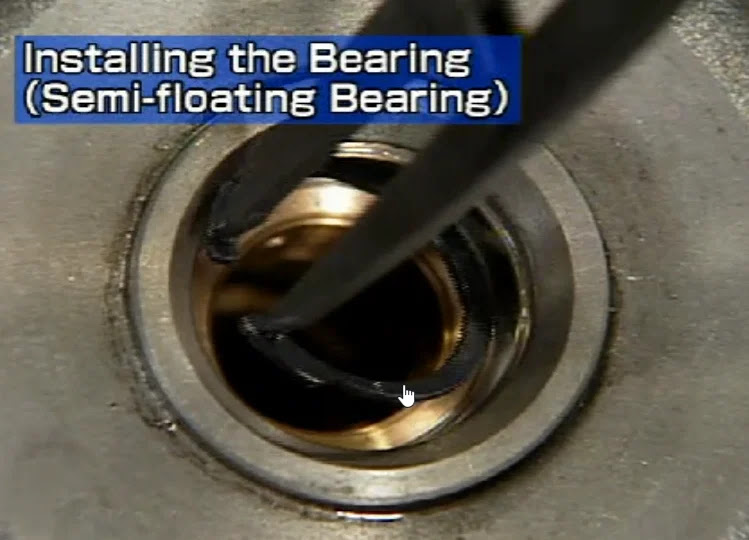

أولاً بتركيب جلب عمود الشاحن التربيني النصف عائمة:

- ضع قليلاً من الزيت علي جلبة عمود التربينة الأولي  bearing والتي يتم تركيبها داخل مبيت جسم التربينة ناحية
 الكمبرسور بطريقة صحيحة كما هو مبين بهذا الفيديو.

- تركيب حلقة زنق الجلبة Circlip بأستخدام زرادية.

- تركيب جلبة العمود الثانية بنفس الطريقة السابقة ناحية التربينة  Turbine sideداخل  مبيت جسم
التربينة Bearing housing.

- التأكد أن جلبتي عمود التربينة تتحرك مسافة صغيرة جداً داخل  مبيت جسم التربينة Bearing housing.

ثانياً تركيب جلب عمود الشاحن التربيني العائمة:
- تركيب جلبتي عمود الشاحن التربيني علي اي وضع

- تركيب حلقة زنق الجلبة Circlip بأستخدام زرادية.

2) تركيب حلقة مانع التسرب ناحية الكمبرسور   Compressor side بجلبة مانع التسرب.

3) تركيب حلقة مانع التسرب بعمود التربينة ناحية التربينة بواسطة زادية.

4)  تركيب الغطاء الحراري Heat shieldعلي الجسم الأوسط للشاحن التربيني  Main turbocharger body

5) تركيب عمود التربينة بالجسم الأوسط للشاحن التربيني مع تزيته قبل التركيب.

6) تركيب جسم التربينة Turbine body.

7) تركيب جوان مانع التسرب Metal seal gasket.

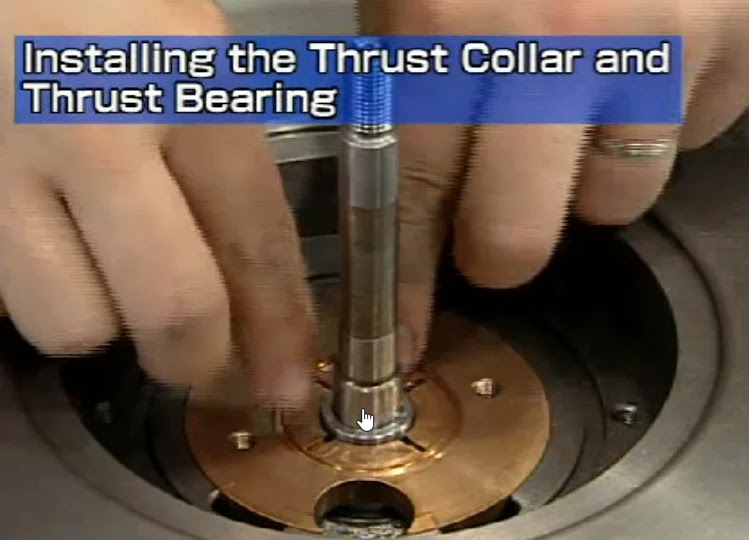

8) تركيب جلبة غطاء الدفع الجانبي الأول Thrust collar .

9) تركيب جلبة الدفع الجانبي Thrust bearing.

10) تركيب جلبة المسافة Distance space.

11)  تركيب غطاء الدفع الجانبي الثاني Thrust collar .

12) تركيب حلقة مانع التسرب O ring.

13) تركيب شمبر مانع التسرب Seal ring  بجلبة مانع التسرب ناحية الكمبرسور ثم تركيب الجلبة
بغطاء مانع التسرب Seal plate

14) تركيب غطاء مانع التسرب Seal plate ناحية الكمبرسور.

15) تركيب مروحة الكمبرسور Compressor wheel.

16) رباط صامولة مروحة الكمبرسور عكس عقارب الساعة  للعزم المطلوب طبقاً لكتالوج الصانع.

17) تركيب حلقة مانع التسرب بين جسم الكمبرسور Compressor housing
وبيت الكراسي Bearing housing.

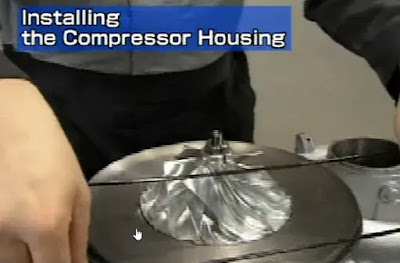

18) تركيب جسم الكمبرسورCompressor housing مع الأخذ في الأعتبار عدم اتلاف مروحة الكمبرسور.

 الفيديو التالي يوضح بالتفصيل كيفية تركيب أجزاء الشاحن التربيني
